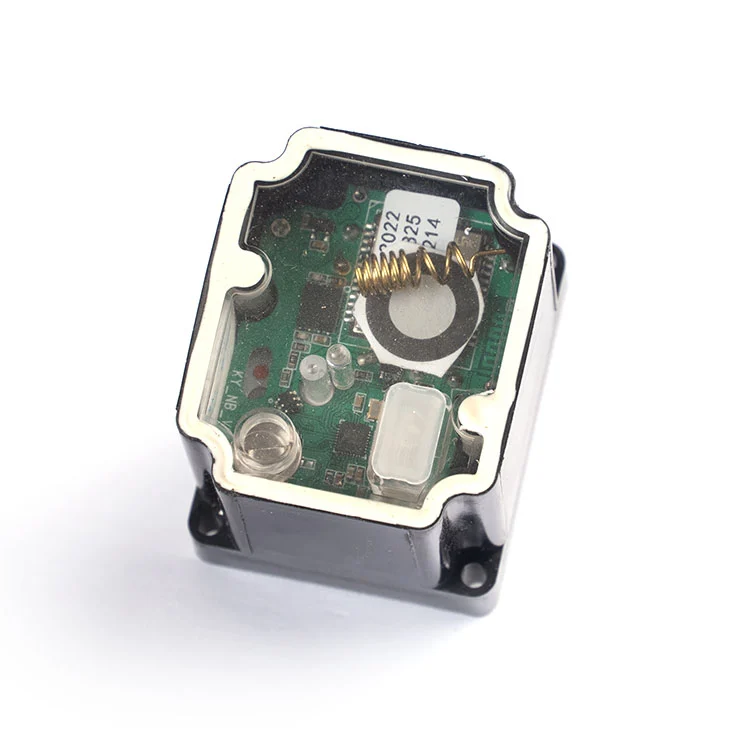

ওয়াটার মিটার মডুলার অ্যাকচুয়েটর

মডুলার অ্যাকচুয়েটর প্রকৃতপক্ষে ক্রেতাদের জন্য কী সমাধান করে

বেশিরভাগ মডুলার-অ্যাকচুয়েটর ইন্টিগ্রেশন সমস্যা মোটর থেকে আসে না। এগুলি ভালভের আকারের জন্য ভুল হ্রাস অনুপাত, বর্তমান ড্র ব্যাটারি প্যাকটি প্রত্যাশার চেয়ে দ্রুত নিষ্কাশন করা বা সংযোগকারী এবং তারের সংজ্ঞা যা মিটার বোর্ডের সাথে মেলে না থেকে আসে। এই অ্যাকচুয়েটর সেই তিনটি ব্যর্থতার পয়েন্ট সরাসরি সম্বোধন করে।

• দ্বৈত অনুপাত ভালভ আকারের সাথে মিলেছে।DN15–DN20 এর জন্য 2400:1 এবং DN25 এর জন্য 3700:1। 3700:1 সংস্করণটি DN25 ভালভের উচ্চতর বসার টর্ক পরিচালনা করতে ≥2.7 N·m সরবরাহ করে, যেখানে 2400:1 সংস্করণটি ছোট বোরের জন্য প্রতিক্রিয়া সময় ≤10 সেকেন্ডে রাখে।
• ব্যাটারি চালিত মিটারের জন্য কম বর্তমান ড্র।অপারেটিং কারেন্ট হল ≤25 mA 3.6V নামমাত্র, একটি লকড-রটার কারেন্ট 450 mA। কম অপারেটিং কারেন্ট অ্যাকচুয়েটরকে অতিরিক্ত ড্রেন ছাড়াই ব্যাটারি প্যাক থেকে চালানোর অনুমতি দেয়, যখন লক-রোটর চিত্রটি আপনার ড্রাইভার সার্কিটকে বলে যে ভালভ বসার সময় কী আশা করা উচিত।
• PH-টাইপ 4P সংযোগকারী, 6টি তার।৪টি সিগন্যাল লাইন প্লাস ২টি পাওয়ার তার। সংযোগকারীটি মডুলার মিটার প্ল্যাটফর্মের জন্য তৈরি যেখানে অ্যাকুয়েটরটি হার্ড-ওয়্যার্ড হওয়ার পরিবর্তে বোর্ডে প্লাগ করে।
• আর্দ্র এবং বহিরঙ্গন মিটার পিট জন্য IP67.হাউজিংকে অস্থায়ী নিমজ্জন এবং ধুলো প্রবেশের জন্য IP67 রেট দেওয়া হয়েছে, আউটডোর মিটার বক্স, ভূগর্ভস্থ গর্ত এবং আর্দ্র ইউটিলিটি ক্যাবিনেটের জন্য উপযুক্ত।

কারিগরি বিশেষ উল্লেখ ক্রেতাদের অর্ডার করার আগে যাচাই করা উচিত

নীচের টেবিলটি আদর্শ মডুলার অ্যাকচুয়েটর কনফিগারেশন প্রতিফলিত করে। যেখানে আপনার মিটার প্ল্যাটফর্ম একটি ভিন্ন ভোল্টেজ, টর্ক কার্ভ বা সংযোগকারী কনভেনশনে কাজ করে, এই প্যারামিটারগুলি OEM পর্যালোচনার সময় কাস্টমাইজ করা যেতে পারে।

যদি আপনার মিটার বোর্ড একটি ভিন্ন সংযোগকারী ব্যবহার করে বা একটি ভিন্ন তারের সংজ্ঞা আশা করে, তাহলে Kaiye-এর ইঞ্জিনিয়ারিং টিম জোতা পর্যালোচনা করতে পারে এবং একটি মানক প্লাগকে একটি বেমানান বোর্ডে বাধ্য করার পরিবর্তে একটি মিলিত কনফিগারেশনের প্রস্তাব করতে পারে।

ওয়্যারিং এবং সংযোগকারী: প্রকৌশলীরা প্রথমে কী জিজ্ঞাসা করেন

মডুলার মিটার প্ল্যাটফর্মের জন্য, অ্যাকচুয়েটরটি মিটার বোর্ড, ভালভ স্টেম এবং ঘেরের সাথে ফিট হওয়ার মতোই ভাল। এই অ্যাকচুয়েটরটি 6টি তার সহ একটি PH-টাইপ 4P সংযোগকারী ব্যবহার করে: 4টি সংকেত লাইন এবং 2টি পাওয়ার তার। প্লাগটি হার্ড-ওয়্যার্ড না হয়ে সরাসরি মিটার বোর্ডে বসার উদ্দেশ্যে করা হয়েছে।

পাওয়ার ওয়্যারিং।শক্তি জোড়া মোটর ড্রাইভ ফিড. ড্রাইভ সার্কিটটি 450 mA-এর লকড-রটার কারেন্টের জন্য মাপ করা উচিত, এমনকি যদি স্বাভাবিক অপারেটিং কারেন্ট ≤25 mA হয়, কারণ ভালভ সিটিং সংক্ষেপে উচ্চ কারেন্টের দাবি করতে পারে। অ্যাকচুয়েটর যদি ফিল্ড-প্রতিস্থাপনযোগ্য হয় তবে মিটার বোর্ডে বিপরীত-পোলারিটি সুরক্ষার পরামর্শ দেওয়া হয়।

সিগন্যাল ওয়্যারিং।4টি সংকেত লাইন খোলা/বন্ধ নিয়ন্ত্রণ এবং অবস্থান প্রতিক্রিয়া বহন করে। এই সার্কিটটিকে একটি নিয়ন্ত্রণ ইনপুট হিসাবে বিবেচনা করা উচিত, একটি পাওয়ার লাইন নয়, এবং যোগাযোগ মডিউল থেকে স্বাধীন থাকা উচিত যাতে যোগাযোগের ব্যর্থতা ভালভ নিয়ন্ত্রণকে অক্ষম না করে।

তারের সংজ্ঞা।বর্তমান পণ্যের ডকুমেন্টেশন 6টি তারের দেখায় কিন্তু উৎপাদনের আগে প্রকৃত ডেটাশিটের বিপরীতে রঙের সংজ্ঞা নিশ্চিত করতে হবে। নমুনা অনুমোদনের আগে ক্রেতাদের চূড়ান্ত ওয়্যারিং ডায়াগ্রাম এবং পিনআউটের জন্য অনুরোধ করা উচিত।

মাউন্টিং ইন্টারফেস।অ্যাকচুয়েটরটি DN15–DN25 মডুলার স্মার্ট-মিটার ভালভ বডিগুলিতে ব্যবহৃত ভালভ স্টেম এবং মাউন্টিং প্যাটার্নের চারপাশে ডিজাইন করা হয়েছে। ভলিউম প্রকাশের আগে, ক্রেতাদের স্টেম স্কোয়ার, মাউন্টিং হোল স্পেসিং এবং মিটার হাউজিংয়ের ভিতরে অ্যাকচুয়েটর ওরিয়েন্টেশন নিশ্চিত করতে হবে। Kaiye উত্পাদন আদেশ স্থাপন করার আগে যান্ত্রিক ফিট-চেক জন্য একটি নমুনা সরবরাহ করতে পারেন.

আপনি যদি মিটার হাউজিং বা সম্পূর্ণ ভালভ সমাবেশও সোর্সিং করেন, তাহলে অ্যাকচুয়েটরের সাথে একসাথে পর্যালোচনা করা যেতে পারেজল মিটার শেলএবং ভালভ বডি সমাবেশে ইন্টারফেসের অমিল কমাতে।

যেখানে মডুলার অ্যাকচুয়েটর ব্যবহার করা হয়: ভলিউম প্রকল্পের জন্য অ্যাপ্লিকেশন ফিট

অ্যাকচুয়েটরটি মডুলার স্মার্ট-মিটার প্ল্যাটফর্মের জন্য অবস্থান করে যেখানে ব্যাটারি-চালিত অপারেশন, কম কারেন্ট ড্র এবং একটি প্লাগ-ইন সংযোগকারী উচ্চ-গতির অ্যাকচুয়েশনের চেয়ে বেশি গুরুত্বপূর্ণ। সাধারণ ভলিউম অ্যাপ্লিকেশন অন্তর্ভুক্ত:

• স্মার্ট আবাসিক জলের মিটার (DN15–DN20)।বিলিং নিয়ন্ত্রণ, বকেয়া ব্যবস্থাপনা, এবং অ্যাপার্টমেন্ট বিল্ডিং এবং ইউটিলিটি-পরিচালিত আবাসিক অ্যাকাউন্টগুলিতে লিক প্রতিক্রিয়ার জন্য দূরবর্তী খোলা/বন্ধ। 2400:1 সংস্করণ ব্যবহার করুন।
• বড়-বোরের আবাসিক এবং হালকা বাণিজ্যিক মিটার (DN25)।যেখানে ভালভ সিটিং টর্ক বেশি এবং নির্ভরযোগ্য বন্ধ বজায় রাখার জন্য 3700:1 সংস্করণ প্রয়োজন।
• অ-বিদ্যুতায়িত মিটার পিট।আন্ডারগ্রাউন্ড এবং আউটডোর মিটার ইনস্টলেশন যেখানে 220V মেইন বা ডেডিকেটেড পাওয়ার ক্যাবল অব্যবহারিক এবং অ্যাকচুয়েটর মিটারের ব্যাটারি প্যাক থেকে চলে।
• OEM মিটার প্ল্যাটফর্ম।জল-মিটার প্রস্তুতকারকদের অ্যাকচুয়েটর সরবরাহ যারা ইউটিলিটিতে শিপিংয়ের আগে তাদের নিজস্ব মিটার পণ্যে মডুলার অ্যাকচুয়েটরকে একীভূত করে।

যেহেতু অ্যাকচুয়েটরটি কাইয়ের বিস্তৃত জল-মিটার উপাদান প্ল্যাটফর্মের অংশ, তাই একাধিক উপাদান সোর্সিং ক্রেতারা যোগ্যতা এবং সরবরাহ একীভূত করতে পারে। যদি আপনার প্রজেক্টের জন্য মিটার স্তরে ওয়্যারলেস যোগাযোগের প্রয়োজন হয়, তাহলে অ্যাকচুয়েটরটি কাইয়ের সাথে কাজ করার জন্য ডিজাইন করা হয়েছেবেতার জল মিটারপ্ল্যাটফর্ম আপনি সম্পূর্ণ পর্যালোচনা করতে পারেনজল মিটার অ্যাকচুয়েটর পরিসীমাসম্পর্কিত মডেলের জন্য।

গুণমান, সামঞ্জস্যতা, এবং "উৎপাদক" আসলে এখানে কী বোঝায়

B2B ক্রেতাদের জন্য, "উৎপাদক" বলতে প্রক্রিয়া নিয়ন্ত্রণের অর্থ হওয়া উচিত, শুধুমাত্র একটি ক্যাটালগ সহ একটি ট্রেডিং কোম্পানি নয়। Kaiye একটি ISO 9001 মানের সিস্টেম পরিচালনা করে, অ্যাকচুয়েটর সমাবেশগুলির জন্য স্বয়ংক্রিয় উত্পাদন চালায় এবং দুই দশকেরও বেশি সময় ধরে ওয়াটার-মিটার অ্যাকুয়েটর তৈরি করে আসছে। এই মডুলার অ্যাকচুয়েটর তিনটি কংক্রিট উপায়ে সেই উত্পাদন ভিত্তি থেকে উপকৃত হয়:

ব্যাচের ধারাবাহিকতা।গিয়ারগুলি নিয়ন্ত্রিত মাত্রায় মেশিন করা হয়। অটোমেটেড অ্যাসেম্বলি গিয়ার মেশ, টর্ক আউটপুট এবং রেসপন্স টাইম-এ ইউনিট-টু-ইউনিট বৈচিত্র কমিয়ে দেয়—যখন আপনি একটি ইউটিলিটি প্রোজেক্ট জুড়ে হাজার হাজার অ্যাকচুয়েটর ইনস্টল করছেন তখন এটি গুরুত্বপূর্ণ।

ইনকামিং পরিদর্শন এবং চূড়ান্ত পরীক্ষা.স্ট্যান্ডার্ড উত্পাদন বর্তমান ড্র, প্রতিক্রিয়া সময়, এবং ভালভ ভ্রমণের জন্য কার্যকরী চেক অন্তর্ভুক্ত করে। ভলিউম অর্ডার দেওয়ার আগে ক্রেতারা পরিদর্শন প্রোটোকল এবং নমুনা পরিকল্পনার জন্য অনুরোধ করতে পারেন।

ট্রেসেবিলিটি।মডেল কোড, প্রোডাকশন ব্যাচ এবং পরীক্ষার রেকর্ডগুলি বজায় রাখা হয় যাতে কোনও ক্ষেত্রের সমস্যা দেখা দিলে, প্রকল্পের প্রতিটি অ্যাকচুয়েটরকে সন্দেহভাজন হিসাবে বিবেচনা করার পরিবর্তে প্রভাবিত জনসংখ্যাকে বিচ্ছিন্ন করা যেতে পারে। কাইয়ের উৎপাদন ভিত্তি এবং গুণমান ব্যবস্থা সম্পর্কে আরও জানতে, দেখুনকোম্পানির প্রোফাইল এবং উত্পাদন ওভারভিউ.

OEM কাস্টমাইজেশন এবং প্রকিউরমেন্ট শর্তাবলী

মডুলার অ্যাকচুয়েটর একটি স্ট্যান্ডার্ড ইউনিট হিসাবে উপলব্ধ, কিন্তু স্ট্যান্ডার্ড মানে স্থির নয়। OEM এবং প্রকল্প ক্রেতাদের জন্য, নিম্নলিখিত আইটেমগুলি সাধারণত প্রযুক্তিগত পর্যালোচনার পরে কাস্টমাইজ করা হয়:

তারের এবং সংযোগকারী.তারের দৈর্ঘ্য, তারের গেজ, রঙের কোড, এবং সংযোগকারীর ধরন আপনার মিটার হাউজিং এবং সমাবেশ ফিক্সচারের সাথে মেলে নির্দিষ্ট করা যেতে পারে।

তারের সংজ্ঞা এবং নিয়ন্ত্রণ যুক্তি।ওপেন/ক্লোজ সিগন্যাল ম্যাপিং এবং পাওয়ার পোলারিটি আপনার মিটার বোর্ডের সাথে সারিবদ্ধ করা যেতে পারে।

হ্রাস অনুপাত।যদি আপনার ভালভের আকার DN15–DN25-এর বাইরে পড়ে, বা বসার টর্ক অস্বাভাবিক হয়, তাহলে একটি বিকল্প গিয়ার অনুপাত বা মোটর স্তর মান 2400:1 বা 3700:1 কনফিগারেশনের চেয়ে বেশি উপযুক্ত হতে পারে।

ব্র্যান্ডিং এবং প্যাকেজিং।ভলিউম অর্ডারের জন্য প্রাইভেট-লেবেল চিহ্নিতকরণ, নিরপেক্ষ প্যাকেজিং এবং প্রকল্প-নির্দিষ্ট লেবেলিং উপলব্ধ।

সাধারণত MOQ এবং লিড টাইম উদ্ধৃতিতে নিশ্চিত করা হয়। অর্ডারের পরিমাণ এবং উপাদানের প্রাপ্যতার উপর নির্ভর করে স্ট্যান্ডার্ড ডেলিভারি সাধারণত PO এবং নমুনা নিশ্চিতকরণের 15-30 দিন পরে হয়।

প্রকিউরমেন্ট FAQ

মডুলার অ্যাকচুয়েটরটি কোন বুদ্ধিমান ওয়াটার মিটার স্পেসিফিকেশনের জন্য উপযুক্ত?
অ্যাকচুয়েটরটি DN15–DN25 ইন্টেলিজেন্ট ওয়াটার মিটারের জন্য ডিজাইন করা হয়েছে। DN15 এবং DN20 মিটারের জন্য 2400:1 হ্রাস এবং DN25 মিটারের জন্য 3700:1 হ্রাস ব্যবহার করুন, প্রতিটি ক্যালিবারের ভালভ নিয়ন্ত্রণের প্রয়োজনীয়তার সাথে মেলে।

কম অপারেটিং কারেন্টের সুবিধা কী (≤25 mA)?
কম অপারেটিং কারেন্ট ব্যাটারি চালিত মিটারের শক্তি খরচ কমায়, ব্যাটারি প্রতিস্থাপন চক্র প্রসারিত করে এবং অপারেশন চলাকালীন তাপ ও ​​শব্দ কমায়।

সংযোগকারী এবং তারের কনফিগারেশন কি?
অ্যাকচুয়েটরটি 6টি তার সহ একটি PH-টাইপ 4P সংযোগকারী ব্যবহার করে: 4টি সংকেত লাইন এবং 2টি পাওয়ার তার। অর্ডার করার আগে প্রকৃত পণ্য ডেটাশিটের বিপরীতে তারের রঙের সঠিক সংজ্ঞা নিশ্চিত করুন।

তারের, সংযোগকারী, বা ব্র্যান্ডিং কাস্টমাইজ করা যাবে?
হ্যাঁ। তারের দৈর্ঘ্য, তারের গেজ, রঙের কোড, সংযোগকারীর ধরন এবং ব্যক্তিগত-লেবেল চিহ্নিতকরণ ভলিউম অর্ডারের জন্য নির্দিষ্ট করা যেতে পারে।

নিয়মিত অর্ডারের জন্য ডেলিভারি সময় কি?
ডেলিভারি সময় সাধারণত 15-30 দিন, এবং মডেলের সময়কাল এবং অর্ডার পরিমাণের উপর ভিত্তি করে ছোট বা দীর্ঘ হতে পারে।
