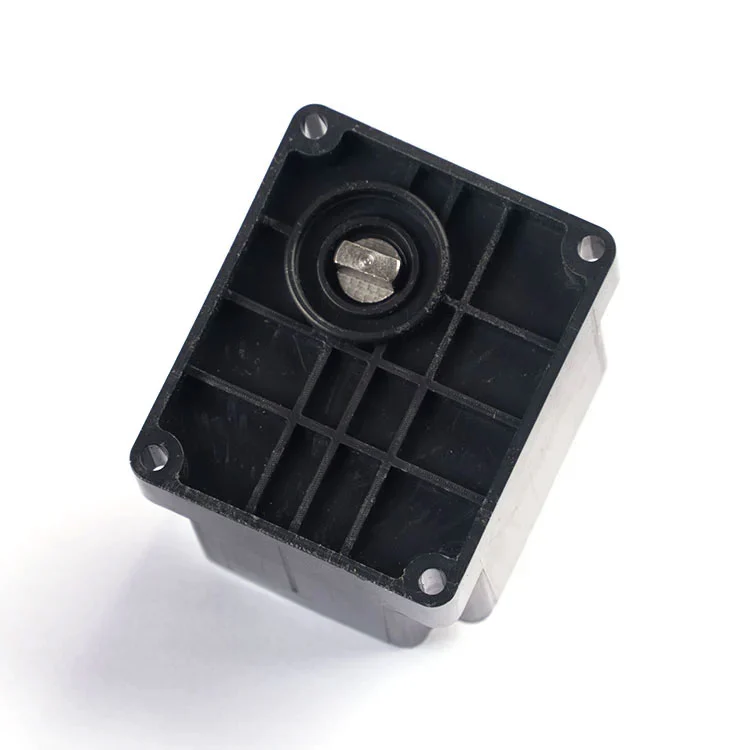

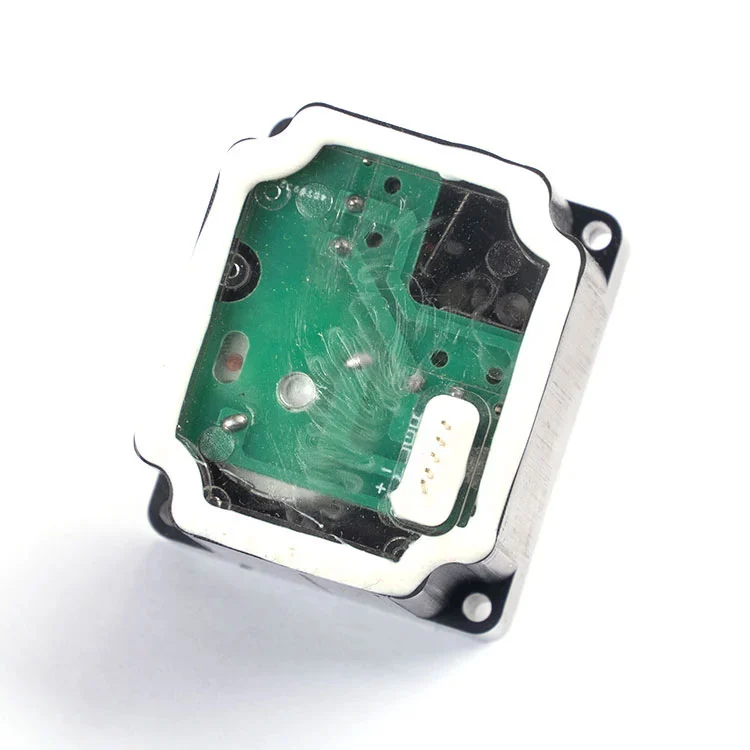

DN15–DN25 স্মার্ট ওয়াটার মিটারের জন্য 3.6V ওয়াটার মিটার নো-ওয়্যার অ্যাকচুয়েটর।
নো-ওয়্যার 2.0 মিমি 5-পিন প্লাগ-এন্ড-প্লে সংযোগ, কোনও তারের ঢালাই নেই। 3.6V DC · 2.5–5V অপারেবল · ডুয়াল রিডাকশন: DN15–DN20 এর জন্য 2400:1, DN25 এর জন্য 3700:1 · ≥1.8–2.7 N·m টর্ক · ≤25 mA অপারেটিং কারেন্ট · 450 mA কারেন্ট · 1 ওপেন টর 1/6 লকড-সেই IP67।
স্বয়ংক্রিয় মিটার সমাবেশ এবং ব্যাটারি চালিত স্মার্ট মিটার প্ল্যাটফর্মের জন্য ডিজাইন করা হয়েছে। পিন ফাংশন এবং ক্রম কাস্টমাইজ করা যেতে পারে.
OEM পিন সংজ্ঞা, সংযোগকারী, এবং ব্র্যান্ডিং কাস্টমাইজেশন। MOQ এবং লিড টাইম উদ্ধৃতিতে নিশ্চিত করা হয়েছে।একটি মিলে যাওয়া উদ্ধৃতির জন্য আপনার মিটার প্ল্যাটফর্মের স্পেসিফিকেশন পাঠান।
আপনি যদি একটি স্মার্ট ওয়াটার মিটার উৎপাদন লাইনের জন্য অ্যাকচুয়েটরগুলি সোর্সিং করেন, অনুমোদনের প্রশ্নগুলি অনুমানযোগ্য: সংযোগের জন্য কি কেবল ঢালাই প্রয়োজন, একটি পুরানো ভালভের উপর টর্ক ধরে রাখবে এবং পিন সংজ্ঞাটি কি পুনরায় কাজ ছাড়াই আপনার মিটার বোর্ডের সাথে মিলবে? এই নো-ওয়্যার অ্যাকচুয়েটরটি সেই তিনটি সীমাবদ্ধতার চারপাশে নির্মিত।
কাইয়ে স্মার্ট মিটারিং গ্রহণের শুরু থেকেই ওয়াটার মিটার অ্যাকচুয়েটর তৈরি করেছে, যার বার্ষিক অ্যাকচুয়েটর ক্ষমতা10 মিলিয়ন সেটএবং 30 বছরেরও বেশি হার্ডওয়্যার এবং কন্ট্রোল-ভালভ উত্পাদন অভিজ্ঞতা। এই নো-ওয়্যার অ্যাকচুয়েটর সেই ভলিউম-প্রমাণিত প্ল্যাটফর্মের অংশ-ইএম ইন্টিগ্রেশন, ব্যাচের সামঞ্জস্য এবং অনুমানযোগ্য লিড টাইমের জন্য প্রকৌশলী৷
নীচে আপনি সংযোগের তুলনা, কাজের পরামিতি, পিনের সংজ্ঞা, সংগ্রহের সীমা এবং আপনার ইঞ্জিনিয়ারিং টিম একটি নমুনা অনুমোদন করার আগে যে প্রযুক্তিগত প্রশ্নগুলি জিজ্ঞাসা করবে তা পাবেন।
মিটার বোর্ড সকেটের সাথে 2.0 মিমি 5-পিন প্লাগ সারিবদ্ধ করুন এবং অ্যাকচুয়েটরটিকে ভালভ স্টেমের উপর বসান।
প্লাগটি সম্পূর্ণভাবে বসে আছে এবং পিনের যোগাযোগ স্থিতিশীল কিনা তা পরীক্ষা করুন। কোন তারের ঢালাই প্রয়োজন হয়.
চালু করুন এবং ব্যাচ প্রকাশের আগে খোলা/বন্ধ প্রতিক্রিয়া, বর্তমান ড্র এবং ভালভ ভ্রমণ যাচাই করুন।
নীচের টেবিলটি স্ট্যান্ডার্ড নো-ওয়্যার অ্যাকচুয়েটর কনফিগারেশনকে প্রতিফলিত করে। যেখানে আপনার মিটার প্ল্যাটফর্ম একটি ভিন্ন ভোল্টেজ, টর্ক কার্ভ বা পিনের সংজ্ঞায় কাজ করে, এই প্যারামিটারগুলি OEM পর্যালোচনার সময় কাস্টমাইজ করা যেতে পারে।
| প্যারামিটার | স্ট্যান্ডার্ড মান | প্রকিউরমেন্ট নোট |
|---|---|---|
| রেটেড ভোল্টেজ | 3.6 ভি ডিসি | মিটার ব্যাটারি প্যাকের সাথে সামঞ্জস্য নিশ্চিত করুন |
| অপারেবল ভোল্টেজ পরিসীমা | 2.5-5 V DC | সীমার মধ্যে উচ্চ ভোল্টেজ বৃহত্তর টর্ক সরবরাহ করে কিন্তু জীবনকালকে ছোট করে |
| অপারেটিং বর্তমান | ≤25 mA | ভালভ ভ্রমণের সময় পিক কারেন্টের জন্য বাজেট, শুধুমাত্র স্ট্যান্ডবাই নয় |
| লকড-রটার কারেন্ট | প্রায় 450 mA (300-সিরিজ মোটর) | ড্রাইভার এবং সুরক্ষা সার্কিট সাইজিংয়ের জন্য দরকারী |
| হ্রাস অনুপাত | 2400:1 (DN15–DN20) 3700:1 (DN25) |
মান হ্রাস অনুপাত ভালভ আকার; DN25 এ 2400:1 ব্যবহার করবেন না |
| আউটপুট টর্ক | ≥1.8 N·m (2400:1) ≥2.7 N·m (3700:1) |
ভালভ বসার টর্ক এবং পাইপের আকারের বিরুদ্ধে নিশ্চিত করুন |
| খোলা/বন্ধ সময় | ≤10 সেকেন্ড (2400:1) ≤16 সেকেন্ড (3700:1) |
রেটেড ভোল্টেজে ওপেন-টু-ক্লোজ বা ক্লোজ-টু-ওপেন |
| জলরোধী রেটিং | IP67 | ধুলো-আঁট এবং অস্থায়ী নিমজ্জন বিরুদ্ধে সুরক্ষিত |
| সংযোগ | 2.0mm 5-পিন প্লাগ-এন্ড-প্লে, কোন তারের ঢালাই নেই | পিন ফাংশন এবং ক্রম কাস্টমাইজ করা যেতে পারে |
যদি আপনার মিটার বোর্ড একটি ভিন্ন পিন সংজ্ঞা ব্যবহার করে বা একটি ভিন্ন সংযোগকারী আশা করে, তাহলে Kaiye-এর ইঞ্জিনিয়ারিং টিম ইন্টারফেস পর্যালোচনা করতে পারে এবং একটি মানক প্লাগকে একটি বেমানান বোর্ডে বাধ্য করার পরিবর্তে একটি মিলিত কনফিগারেশন প্রস্তাব করতে পারে।
অ্যাকচুয়েটর একটি স্ট্যান্ডার্ড 2.0 মিমি 5-পিন ইন্টারফেস ব্যবহার করে। আপনার প্রকল্পের প্রয়োজনীয়তা অনুযায়ী পিন ফাংশন এবং ক্রম কাস্টমাইজ করা যেতে পারে।
| পিন নম্বর (2.0 মিমি) | পিন ফাংশন সংজ্ঞা |
|---|---|
| I | ভালভ ওপেন কন্ট্রোল সিগন্যাল |
| ২ | কমন টার্মিনাল (COM) |
| III | ভালভ বন্ধ নিয়ন্ত্রণ সংকেত |
| IV | ডিসি পাওয়ার পজিটিভ (+) |
| V | ডিসি পাওয়ার নেগেটিভ (-) |
পাওয়ার পিন।পিন IV এবং V মোটর ড্রাইভ ফিড. ড্রাইভ সার্কিটটি 450 mA-এর লকড-রটার কারেন্টের জন্য মাপ করা উচিত, এমনকি যদি স্বাভাবিক অপারেটিং কারেন্ট ≤25 mA হয়, কারণ ভালভ সিটিং সংক্ষেপে উচ্চ কারেন্টের দাবি করতে পারে। অ্যাকচুয়েটর যদি ফিল্ড-প্রতিস্থাপনযোগ্য হয় তবে মিটার বোর্ডে বিপরীত-পোলারিটি সুরক্ষার পরামর্শ দেওয়া হয়।
কন্ট্রোল পিন।পিন I, II, এবং III খোলা/বন্ধ নিয়ন্ত্রণ এবং COM বহন করে। এই সার্কিটটিকে একটি নিয়ন্ত্রণ ইনপুট হিসাবে বিবেচনা করা উচিত, একটি পাওয়ার লাইন নয়, এবং যোগাযোগ মডিউল থেকে স্বাধীন থাকা উচিত যাতে যোগাযোগের ব্যর্থতা ভালভ নিয়ন্ত্রণকে অক্ষম না করে।
ভলিউম প্রকাশের আগে, ক্রেতাদের মিটার হাউজিংয়ের ভিতরে পিন সিকোয়েন্স, প্লাগ ওরিয়েন্টেশন এবং অ্যাকচুয়েটর অবস্থান নিশ্চিত করতে হবে। Kaiye উত্পাদন আদেশ স্থাপন করার আগে যান্ত্রিক এবং বৈদ্যুতিক ফিট-চেকের জন্য একটি নমুনা সরবরাহ করতে পারে।
অ্যাকচুয়েটরটি স্মার্ট মিটার প্ল্যাটফর্মের জন্য স্থাপন করা হয়েছে যেখানে প্লাগ-এন্ড-প্লে সমাবেশ, কম কারেন্ট ড্র, এবং একটি স্থিতিশীল পিন সংযোগ উচ্চ-গতির অ্যাকচুয়েশনের চেয়ে বেশি গুরুত্বপূর্ণ। সাধারণ ভলিউম অ্যাপ্লিকেশন অন্তর্ভুক্ত:
যেহেতু অ্যাকচুয়েটরটি কাইয়ের বিস্তৃত জল-মিটার উপাদান প্ল্যাটফর্মের অংশ, তাই একাধিক উপাদান সোর্সিং ক্রেতারা যোগ্যতা এবং সরবরাহ একীভূত করতে পারে। যদি আপনার প্রজেক্টের জন্য মিটার স্তরে ওয়্যারলেস যোগাযোগের প্রয়োজন হয়, তাহলে অ্যাকচুয়েটরটি কাইয়ের সাথে কাজ করার জন্য ডিজাইন করা হয়েছেবেতার জল মিটারপ্ল্যাটফর্ম আপনি সম্পূর্ণ পর্যালোচনা করতে পারেনজল মিটার অ্যাকচুয়েটর পরিসীমাসম্পর্কিত মডেলের জন্য।
B2B ক্রেতাদের জন্য, "উৎপাদক" বলতে প্রক্রিয়া নিয়ন্ত্রণের অর্থ হওয়া উচিত, শুধুমাত্র একটি ক্যাটালগ সহ একটি ট্রেডিং কোম্পানি নয়। Kaiye একটি ISO 9001 মানের সিস্টেম পরিচালনা করে, অ্যাকচুয়েটর সমাবেশগুলির জন্য স্বয়ংক্রিয় উত্পাদন চালায় এবং দুই দশকেরও বেশি সময় ধরে ওয়াটার-মিটার অ্যাকুয়েটর তৈরি করে আসছে। এই নো-ওয়্যার অ্যাকচুয়েটর তিনটি কংক্রিট উপায়ে সেই উত্পাদন বেস থেকে উপকৃত হয়:
ব্যাচের ধারাবাহিকতা।নো-ওয়্যার পিন সংযোগ ম্যানুয়াল তারের ঢালাই অপসারণ করে, যা অ্যাকচুয়েটর সমাবেশে ইউনিট-টু-ইউনিট বৈচিত্র্যের বৃহত্তম উত্সগুলির মধ্যে একটি। স্বয়ংক্রিয় সমাবেশ এবং নিয়ন্ত্রিত পিনের মাত্রা যোগাযোগ প্রতিরোধের এবং প্রতিক্রিয়ার সময়ের তারতম্য হ্রাস করে।
ইনকামিং পরিদর্শন এবং চূড়ান্ত পরীক্ষা.স্ট্যান্ডার্ড উত্পাদন বর্তমান ড্র, প্রতিক্রিয়া সময়, এবং ভালভ ভ্রমণের জন্য কার্যকরী চেক অন্তর্ভুক্ত করে। ভলিউম অর্ডার দেওয়ার আগে ক্রেতারা পরিদর্শন প্রোটোকল এবং নমুনা পরিকল্পনার জন্য অনুরোধ করতে পারেন।
ট্রেসেবিলিটি।মডেল কোড, প্রোডাকশন ব্যাচ এবং পরীক্ষার রেকর্ডগুলি বজায় রাখা হয় যাতে কোনও ক্ষেত্রের সমস্যা দেখা দিলে, প্রকল্পের প্রতিটি অ্যাকচুয়েটরকে সন্দেহভাজন হিসাবে বিবেচনা করার পরিবর্তে প্রভাবিত জনসংখ্যাকে বিচ্ছিন্ন করা যেতে পারে। কাইয়ের উৎপাদন ভিত্তি এবং গুণমান ব্যবস্থা সম্পর্কে আরও জানতে, দেখুনকোম্পানির প্রোফাইল এবং উত্পাদন ওভারভিউ.
নো-ওয়্যার অ্যাকচুয়েটর একটি স্ট্যান্ডার্ড ইউনিট হিসাবে উপলব্ধ, তবে স্ট্যান্ডার্ড মানে স্থির নয়। OEM এবং প্রকল্প ক্রেতাদের জন্য, নিম্নলিখিত আইটেমগুলি সাধারণত প্রযুক্তিগত পর্যালোচনার পরে কাস্টমাইজ করা হয়:
পিন সংজ্ঞা এবং ক্রম.পিন ফাংশন এবং পিন অর্ডার আপনার মিটার বোর্ডের সাথে সারিবদ্ধ করা যেতে পারে।
সংযোগকারী এবং হাউজিং.প্লাগের ধরন, অভিযোজন এবং অ্যাকচুয়েটর হাউজিং আপনার মিটার ঘের এবং সমাবেশ ফিক্সচারের সাথে মেলে নির্দিষ্ট করা যেতে পারে।
হ্রাস অনুপাত।যদি আপনার ভালভের আকার DN15–DN25-এর বাইরে পড়ে, বা বসার টর্ক অস্বাভাবিক হয়, তাহলে একটি বিকল্প গিয়ার অনুপাত বা মোটর স্তর মান 2400:1 বা 3700:1 কনফিগারেশনের চেয়ে বেশি উপযুক্ত হতে পারে।
ব্র্যান্ডিং এবং প্যাকেজিং।ভলিউম অর্ডারের জন্য প্রাইভেট-লেবেল চিহ্নিতকরণ, নিরপেক্ষ প্যাকেজিং এবং প্রকল্প-নির্দিষ্ট লেবেলিং উপলব্ধ।
সাধারণত MOQ এবং লিড টাইম উদ্ধৃতিতে নিশ্চিত করা হয়। অর্ডারের পরিমাণ এবং উপাদানের প্রাপ্যতার উপর নির্ভর করে স্ট্যান্ডার্ড ডেলিভারি সাধারণত PO এবং নমুনা নিশ্চিতকরণের 15-30 দিন পরে হয়।
এই অ্যাকচুয়েটরে "কোন তারের" অর্থ কী?
এটি একটি নো-ওয়্যার পিন সংযোগকে নির্দেশ করে: অ্যাকচুয়েটর 2.0 মিমি 5-পিন ইন্টারফেসের মাধ্যমে সরাসরি মিটার বেস এবং ইলেকট্রনিক মডিউলে প্লাগ করে, কোনো তারের ঢালাই প্রয়োজন নেই। এটি সমাবেশকে সহজ করে এবং স্বয়ংক্রিয় উৎপাদন লাইন সমর্থন করে।
কোন ওয়াটার মিটার ক্যালিবার নো-ওয়্যার অ্যাকচুয়েটর জন্য উপযুক্ত?
এটি DN15–DN25 স্মার্ট ওয়াটার মিটারের জন্য ডিজাইন করা হয়েছে। DN15 এবং DN20 মিটারের জন্য 2400:1 হ্রাস এবং DN25 মিটারের জন্য 3700:1 হ্রাস ব্যবহার করুন।
পিনের সংজ্ঞা কি?
স্ট্যান্ডার্ড 2.0mm 5-পিন সংজ্ঞা হল: I ভালভ ওপেন কন্ট্রোল সিগন্যাল, II কমন টার্মিনাল (COM), III ভালভ ক্লোজ কন্ট্রোল সিগন্যাল, IV DC পাওয়ার পজিটিভ (+), V DC পাওয়ার নেগেটিভ (-)। পিন ফাংশন এবং ক্রম কাস্টমাইজ করা যেতে পারে.
পিন সংজ্ঞা, তারের, বা ব্র্যান্ডিং কাস্টমাইজ করা যেতে পারে?
হ্যাঁ। প্রযুক্তিগত পর্যালোচনার পর ভলিউম অর্ডারের জন্য পিন ফাংশন, পিন সিকোয়েন্স, সংযোগকারীর ধরন এবং ব্যক্তিগত-লেবেল চিহ্নিতকরণ নির্দিষ্ট করা যেতে পারে।
নিয়মিত অর্ডারের জন্য ডেলিভারি সময় কি?
ডেলিভারি সময় সাধারণত 15-30 দিন, এবং মডেলের সময়কাল এবং অর্ডার পরিমাণের উপর ভিত্তি করে ছোট বা দীর্ঘ হতে পারে।
