KY-KT-27 — 24V ওয়াটার মিটার পিউরিফিকেশন ভালভ অ্যাকচুয়েটর স্মার্ট ওয়াটার মিটার এবং পিউরিফিকেশন সিস্টেমের জন্য।
≥1.8 N·m আউটপুট টর্ক · 2400:1 মেশিনযুক্ত ধাতু-গিয়ার হ্রাস · IP66 হাউজিং · ≤10 s ভালভ প্রতিক্রিয়া · ≤80 mA অপারেটিং কারেন্ট · 450 mA লকড-রটার কারেন্ট।
বৈদ্যুতিক রিমোট কন্ট্রোল এবং ম্যানুয়াল জরুরী অপারেশন সমর্থন করে। ফুটো অ্যালার্ম তারের স্বয়ংক্রিয় ভালভ বন্ধ এবং জলের যোগাযোগের উপর লাল সূচক ট্রিগার করে। DN15–DN20 ভালভ প্ল্যাটফর্মের জন্য ডিজাইন করা হয়েছে।
OEM কাস্টমাইজেশন: ভোল্টেজ, তারের দৈর্ঘ্য এবং সংযোগকারী, নিয়ন্ত্রণ যুক্তি, টর্ক স্তর, ব্র্যান্ডিং এবং প্যাকেজিং। 500 পিসি থেকে স্ট্যান্ডার্ড MOQ; নমুনা অনুমোদনের পরে 15-25 কার্যদিবসের লিড টাইম।একটি মিলিত উদ্ধৃতি জন্য আপনার ভালভ স্পেসিফিকেশন পাঠান.
আপনি যদি স্মার্ট ওয়াটার মিটার, পিউরিফিকেশন সিস্টেম, বা ভলিউমে ছোট-বোরের পাইপলাইন নিয়ন্ত্রণের জন্য ভালভ অ্যাকচুয়েটর সোর্স করছেন, তাহলে KY-KT-27 একটি উদ্দেশ্যের জন্য তৈরি করা হয়েছে: আপনার পণ্য বা প্রকল্পে রক্ষণাবেক্ষণের বোঝা যোগ না করে, কমান্ডের উপর নির্ভরযোগ্যভাবে ভালভগুলি বন্ধ এবং খোলার জন্য।
কাইয়ে স্মার্ট মিটারিং গ্রহণের শুরু থেকেই ওয়াটার মিটার অ্যাকচুয়েটর তৈরি করেছে, যার বার্ষিক অ্যাকচুয়েটর ক্ষমতা10 মিলিয়ন সেটএবং 30 বছরের বেশি হার্ডওয়্যার এবং কন্ট্রোল-ভালভ উত্পাদন অভিজ্ঞতা। KY-KT-27 হল সেই ভলিউম-প্রমাণিত প্ল্যাটফর্মের অংশ-ইএম ইন্টিগ্রেশন, ব্যাচের সামঞ্জস্য এবং পূর্বাভাসযোগ্য লিড সময়ের জন্য প্রকৌশলী৷
এটি একটি ক্যাটালগ স্থানধারক নয়. নীচে আপনি প্রকৃত কাজের পরামিতি, মাউন্টিং এবং ওয়্যারিং লজিক, সংগ্রহের সীমা এবং আপনার ইঞ্জিনিয়ারিং টিম একটি নমুনা অনুমোদন করার আগে যে প্রযুক্তিগত প্রশ্নগুলি জিজ্ঞাসা করবে তা পাবেন।
বেশিরভাগ স্মার্ট-মিটার ভালভের ব্যর্থতা ইলেকট্রনিক্স থেকে আসে না। এগুলি বয়স্ক ভালভগুলিতে টর্ক কম পড়ে, আর্দ্র মিটার বাক্সে সিলিং ব্যর্থতা বা মিটার প্ল্যাটফর্মের সাথে মেলে না তারের কনফিগারেশন থেকে আসে। KY-KT-27 এই তিনটি ব্যর্থতাকে সরাসরি সম্বোধন করে।
2400:1 মেটাল-গিয়ার রিডাকশনের মাধ্যমে ≥1.8 N·m এ রেট করা হয়েছে, অ্যাকচুয়েটরের আকার DN15 এবং DN20 ওয়াটার-মিটার ভালভের জন্য। ধাতব গিয়ারগুলি মেশিনযুক্ত, সিন্টারযুক্ত নয়, যা দীর্ঘ সাইকেল চালানোর সময় টর্ক আউটপুট সংরক্ষণ করে এবং স্টল অবস্থায় দাঁত ছিঁড়ে যাওয়ার ঝুঁকি কমায়।
মিটার বাক্স আর্দ্র, মাঝে মাঝে নিমজ্জিত এবং ঘনীভূত হয়। IP66 হাউজিং ড্রাইভ ট্রেন এবং কন্ট্রোল ইলেকট্রনিক্সকে রক্ষা করে, যা বহিরঙ্গন পিট, ইউটিলিটি ক্যাবিনেট এবং পরিশোধন সরঞ্জাম ঘেরে অ্যাকচুয়েটরকে কার্যকরী থাকতে দেয়।

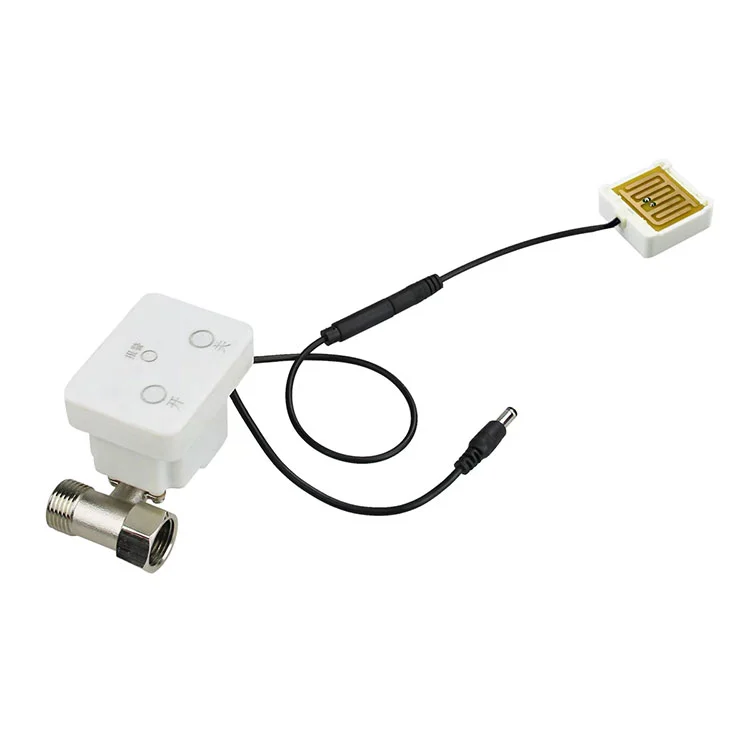

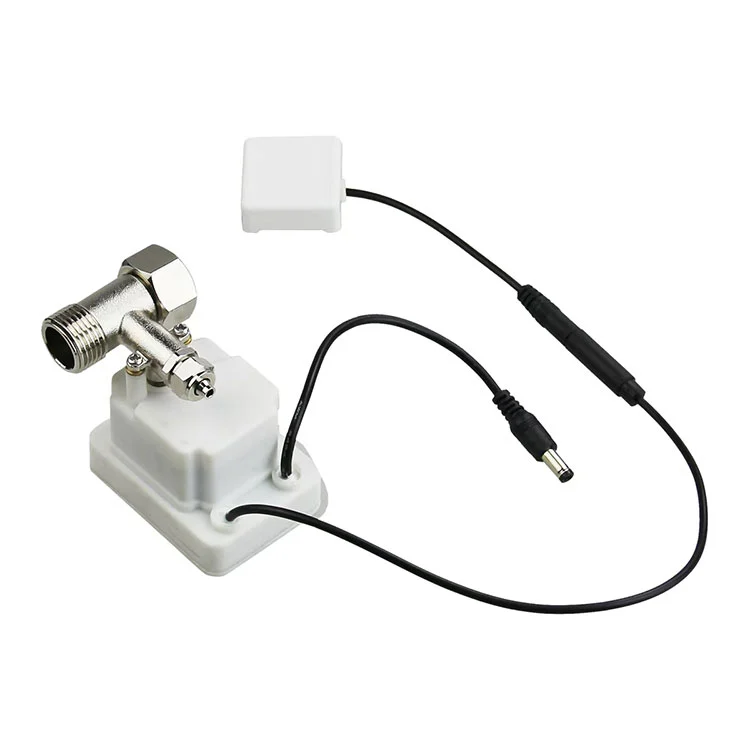

ঐচ্ছিক ওয়াটার-লিকেজ অ্যালার্ম ক্যাবল যখন পানির যোগাযোগ শনাক্ত করে, তখন অ্যাকচুয়েটর স্বয়ংক্রিয়ভাবে ভালভ বন্ধ করে এবং একটি লাল সূচক সক্রিয় করে। এটি একটি হার্ড-ওয়্যার্ড সুরক্ষা প্রতিক্রিয়া যা আপস্ট্রিম মিটার ইলেকট্রনিক্স থেকে স্বাধীনভাবে কাজ করে, ফার্মওয়্যার হস্তক্ষেপের উপর নির্ভরতা হ্রাস করে।
শক্তি প্রয়োগ করার আগে ইনস্টলেশন দলগুলিকে ভালভটি পরিচালনা করতে হবে এবং রক্ষণাবেক্ষণের ক্রুদের পরিষেবা চলাকালীন ভালভটি খোলা বা বন্ধ করার একটি উপায় প্রয়োজন। KY-KT-27 বৈদ্যুতিক রিমোট কন্ট্রোলের পাশাপাশি ম্যানুয়াল জরুরী অপারেশন সমর্থন করে, তাই ভালভ কখনই আটকা পড়ে না।
নীচের টেবিলটি আদর্শ KY-KT-27 কনফিগারেশন প্রতিফলিত করে। যেখানে আপনার মিটার প্ল্যাটফর্ম একটি ভিন্ন ভোল্টেজ, টর্ক কার্ভ বা ওয়্যারিং কনভেনশনে কাজ করে, এই প্যারামিটারগুলি OEM পর্যালোচনার সময় কাস্টমাইজ করা যেতে পারে।
| প্যারামিটার | স্ট্যান্ডার্ড মান | প্রকিউরমেন্ট নোট |
|---|---|---|
| মডেল | KY-KT-27 | নমুনা এবং ডেটাশিটে মডেল কোড নিশ্চিত করুন |
| রেটেড ভোল্টেজ | 24 ভি ডিসি | অপারেটিং পরিসীমা 23-25 V; মিটার পাওয়ার রেলের সাথে সামঞ্জস্য নিশ্চিত করুন |
| অপারেটিং বর্তমান | ≤80 mA | ভালভ ভ্রমণের সময় পিক কারেন্টের জন্য বাজেট, শুধুমাত্র স্ট্যান্ডবাই নয় |
| লকড-রটার কারেন্ট | 450 mA | ড্রাইভার এবং সুরক্ষা সার্কিট সাইজিংয়ের জন্য দরকারী |
| আউটপুট টর্ক | ≥1.8 N·m | রেট ভোল্টেজ এ পরিমাপ করা হয়; ভালভ বসার ঘূর্ণন সঁচারক বল বিরুদ্ধে নিশ্চিত করুন |
| হ্রাস অনুপাত | 2400:1 | DN15–DN20 ভালভ প্ল্যাটফর্মের সাথে মিলেছে |
| ভালভ প্রতিক্রিয়া সময় | ≤10 সেকেন্ড | রেটেড ভোল্টেজে ওপেন-টু-ক্লোজ বা ক্লোজ-টু-ওপেন |
| জলরোধী রেটিং | IP66 | আর্দ্র, স্প্ল্যাশ-প্রবণ, এবং আউটডোর মিটার ঘেরের জন্য উপযুক্ত |
| ওয়্যারিং | পাওয়ার ক্যাবল + লিকেজ অ্যালার্ম ক্যাবল | তারের দৈর্ঘ্য, সংযোগকারীর ধরন এবং তারের রঙ কাস্টমাইজ করা যেতে পারে |
যদি আপনার অ্যাপ্লিকেশনটি 3.6 V, 5 V, বা 12 V এ চলে বা একটি ভিন্ন টর্ক স্তরের প্রয়োজন হয়, তাহলে Kaiye-এর ইঞ্জিনিয়ারিং দল ভালভ লোড পর্যালোচনা করতে পারে এবং একটি মান SKU কে একটি বেমানান ভালভ প্ল্যাটফর্মে বাধ্য করার পরিবর্তে একটি মিলিত অ্যাকচুয়েটর কনফিগারেশন প্রস্তাব করতে পারে।
OEM ক্রেতাদের জন্য, অ্যাকচুয়েটরটি মিটার হাউজিং, ভালভ স্টেম এবং কন্ট্রোল বোর্ডের সাথে মানানসই। KY-KT-27 একটি কম্প্যাক্ট, ইন্টিগ্রেটেড আউটলাইন ব্যবহার করে যা স্থান-সীমাবদ্ধ স্মার্ট-মিটার ঘেরের জন্য, একটি তারের স্কিম সহ যা ফুটো-সনাক্তকরণ সার্কিট থেকে শক্তি আলাদা করে।
পাওয়ার ওয়্যারিং।অ্যাকচুয়েটর একটি ডেডিকেটেড তারের মাধ্যমে চালিত হয়। ড্রাইভ সার্কিটটি 450 mA এর লকড-রটার কারেন্টের জন্য মাপ করা উচিত, এমনকি যদি স্বাভাবিক অপারেটিং কারেন্ট ≤80 mA হয়, কারণ ভালভ সিটিং সংক্ষিপ্তভাবে উচ্চ কারেন্টের দাবি করতে পারে। অ্যাকচুয়েটর যদি ফিল্ড-প্রতিস্থাপনযোগ্য হয় তবে মিটার বোর্ডে বিপরীত-পোলারিটি সুরক্ষার পরামর্শ দেওয়া হয়।
ফুটো অ্যালার্ম তারের.ফুটো তারের একটি পৃথক ইনপুট. যখন সেন্সিং ক্যাবল জলের যোগাযোগ শনাক্ত করে, তখন অ্যাকচুয়েটর ভালভ বন্ধ করে এবং লাল অ্যালার্ম নির্দেশক ট্রিগার করে। এই সার্কিটটিকে একটি নিরাপত্তা ইনপুট হিসাবে বিবেচনা করা উচিত, একটি মিটারিং সংকেত নয়, এবং যোগাযোগ মডিউল থেকে স্বতন্ত্র থাকা উচিত যাতে একটি যোগাযোগ ব্যর্থতা লিক-ট্রিগার বন্ধ বন্ধ না করে।
মাউন্টিং ইন্টারফেস।অ্যাকচুয়েটরটি DN15–DN20 স্মার্ট-মিটার ভালভ বডিগুলিতে ব্যবহৃত ভালভ স্টেম এবং মাউন্টিং প্যাটার্নের চারপাশে ডিজাইন করা হয়েছে। ভলিউম প্রকাশের আগে, ক্রেতাদের স্টেম স্কোয়ার, মাউন্টিং হোল স্পেসিং এবং মিটার হাউজিংয়ের ভিতরে অ্যাকচুয়েটর ওরিয়েন্টেশন নিশ্চিত করতে হবে। Kaiye উত্পাদন আদেশ স্থাপন করার আগে যান্ত্রিক ফিট-চেক জন্য একটি নমুনা সরবরাহ করতে পারেন.
আপনি যদি মিটার হাউজিং বা সম্পূর্ণ ভালভ সমাবেশও সোর্সিং করেন, তাহলে অ্যাকচুয়েটরের সাথে একসাথে পর্যালোচনা করা যেতে পারেজল মিটার শেলএবং ভালভ বডি সমাবেশে ইন্টারফেসের অমিল কমাতে।
অ্যাকচুয়েটরটি ছোট-বোরের ভালভ নিয়ন্ত্রণের জন্য অবস্থিত যেখানে বৈদ্যুতিক রিমোট অপারেশন এবং ব্যর্থ-নিরাপদ বন্ধ হওয়া উচ্চ-গতির অ্যাকচুয়েশনের চেয়ে বেশি গুরুত্বপূর্ণ। সাধারণ ভলিউম অ্যাপ্লিকেশন অন্তর্ভুক্ত:
বিলিং নিয়ন্ত্রণ, বকেয়া ব্যবস্থাপনা, এবং অ্যাপার্টমেন্ট বিল্ডিং এবং ইউটিলিটি-পরিচালিত আবাসিক অ্যাকাউন্টগুলিতে লিক প্রতিক্রিয়ার জন্য দূরবর্তী খোলা/বন্ধ।
ফুটো সনাক্তকরণ, ট্যাঙ্ক-স্তর নিয়ন্ত্রণ, এবং পয়েন্ট-অফ-ব্যবহার এবং বাণিজ্যিক পরিশোধন সরঞ্জামগুলিতে ফিল্টার-সাইকেল ভালভ অপারেশনে স্বয়ংক্রিয় বন্ধ-বন্ধ।
পুরানো-সম্প্রদায়িক সংস্কার, ক্যাম্পাসের জল ব্যবস্থাপনা, এবং শিল্প পার্ক সাব-মিটারিং-এ ব্যাচ ইনস্টলেশন যেখানে চার- বা পাঁচ-সংখ্যার পরিমাণে অ্যাকুয়েটর সংগ্রহ করা হয়।
ওয়াটার-মিটার নির্মাতারা এবং ভালভ অটোমেশন শপগুলিতে অ্যাকচুয়েটর সরবরাহ করে যেগুলি ইউটিলিটিতে শিপিংয়ের আগে অ্যাকুয়েটরকে তাদের নিজস্ব মিটার বা ভালভ পণ্যে একীভূত করে।
যেহেতু অ্যাকচুয়েটরটি কাইয়ের বিস্তৃত জল-মিটার উপাদান প্ল্যাটফর্মের অংশ, তাই একাধিক উপাদান সোর্সিং ক্রেতারা যোগ্যতা এবং সরবরাহ একীভূত করতে পারে। যদি আপনার প্রজেক্টের জন্য মিটার স্তরে ওয়্যারলেস যোগাযোগের প্রয়োজন হয়, তাহলে অ্যাকচুয়েটরটি কাইয়ের সাথে কাজ করার জন্য ডিজাইন করা হয়েছেবেতার জল মিটারপ্ল্যাটফর্ম, যেখানে ভালভ কন্ট্রোল এবং রিমোট ডেটা ট্রান্সমিশন দুটি আলাদাভাবে যোগ্য অংশের পরিবর্তে একটি সিস্টেম হিসাবে বিবেচিত হয়।
B2B ক্রেতাদের জন্য, "উৎপাদক" বলতে প্রক্রিয়া নিয়ন্ত্রণের অর্থ হওয়া উচিত, শুধুমাত্র একটি ক্যাটালগ সহ একটি ট্রেডিং কোম্পানি নয়। Kaiye একটি ISO 9001 মানের সিস্টেম পরিচালনা করে, অ্যাকচুয়েটর সমাবেশগুলির জন্য স্বয়ংক্রিয় উত্পাদন চালায় এবং দুই দশকেরও বেশি সময় ধরে ওয়াটার-মিটার অ্যাকুয়েটর তৈরি করে আসছে। KY-KT-27 তিনটি কংক্রিট উপায়ে সেই উৎপাদন ভিত্তি থেকে উপকৃত হয়:
ব্যাচের ধারাবাহিকতা।ধাতব গিয়ারগুলি নিয়ন্ত্রিত মাত্রায় মেশিন করা হয়। অটোমেটেড অ্যাসেম্বলি গিয়ার মেশ, টর্ক আউটপুট এবং রেসপন্স টাইম-এ ইউনিট-টু-ইউনিট বৈচিত্র কমিয়ে দেয়—যখন আপনি একটি ইউটিলিটি প্রোজেক্ট জুড়ে হাজার হাজার অ্যাকচুয়েটর ইনস্টল করছেন তখন এটি গুরুত্বপূর্ণ।
ইনকামিং পরিদর্শন এবং চূড়ান্ত পরীক্ষা.স্ট্যান্ডার্ড উত্পাদন বর্তমান ড্র, প্রতিক্রিয়া সময়, এবং ভালভ ভ্রমণের জন্য কার্যকরী চেক অন্তর্ভুক্ত করে। ভলিউম অর্ডার দেওয়ার আগে ক্রেতারা পরিদর্শন প্রোটোকল এবং নমুনা পরিকল্পনার জন্য অনুরোধ করতে পারেন।
ট্রেসেবিলিটি।মডেল কোড, প্রোডাকশন ব্যাচ এবং পরীক্ষার রেকর্ডগুলি বজায় রাখা হয় যাতে কোনও ক্ষেত্রের সমস্যা দেখা দিলে, প্রকল্পের প্রতিটি অ্যাকচুয়েটরকে সন্দেহভাজন হিসাবে বিবেচনা করার পরিবর্তে প্রভাবিত জনসংখ্যাকে বিচ্ছিন্ন করা যেতে পারে। কাইয়ের উৎপাদন ভিত্তি এবং গুণমান ব্যবস্থা সম্পর্কে আরও জানতে, দেখুনকোম্পানির প্রোফাইল এবং উত্পাদন ওভারভিউ.
KY-KT-27 একটি স্ট্যান্ডার্ড ইউনিট হিসাবে উপলব্ধ, কিন্তু স্ট্যান্ডার্ড মানে স্থির নয়। OEM এবং প্রকল্প ক্রেতাদের জন্য, নিম্নলিখিত আইটেমগুলি সাধারণত প্রযুক্তিগত পর্যালোচনার পরে কাস্টমাইজ করা হয়:
ভোল্টেজ এবং ড্রাইভ যুক্তি.যদি আপনার মিটার বোর্ড 24 V-এর পরিবর্তে 3.6 V, 5 V, বা 12 V সরবরাহ করে, তাহলে অ্যাকচুয়েটর ড্রাইভটি পর্যালোচনা এবং মিলিত হতে পারে। কন্ট্রোল সিগন্যাল পোলারিটি এবং ওপেন/ক্লোজ লজিকও আপনার বোর্ডের সাথে সারিবদ্ধ করা যেতে পারে।
তারের এবং সংযোগকারী.তারের দৈর্ঘ্য, তারের গেজ, রঙের কোড, এবং সংযোগকারীর ধরন আপনার মিটার হাউজিং এবং সমাবেশ ফিক্সচারের সাথে মেলে নির্দিষ্ট করা যেতে পারে।
টর্ক এবং গিয়ার অনুপাত।উচ্চ সিটিং টর্ক বা ভিন্ন স্টেম জ্যামিতি সহ ভালভের জন্য, একটি বিকল্প গিয়ার অনুপাত বা মোটর স্তর মান 2400:1 কনফিগারেশনের চেয়ে বেশি উপযুক্ত হতে পারে।
ব্র্যান্ডিং এবং প্যাকেজিং।ভলিউম অর্ডারের জন্য প্রাইভেট-লেবেল চিহ্নিতকরণ, নিরপেক্ষ প্যাকেজিং এবং প্রকল্প-নির্দিষ্ট লেবেলিং উপলব্ধ।
আদর্শ কনফিগারেশনের জন্য সাধারণ MOQ 500 টুকরা থেকে শুরু হয়; কাস্টমাইজড ভোল্টেজ, কেবল বা ব্র্যান্ডিংয়ের জন্য উচ্চতর MOQ এবং নমুনা অনুমোদনের পদক্ষেপের প্রয়োজন হতে পারে। স্ট্যান্ডার্ড ইউনিটের জন্য লিড টাইম সাধারণত PO এবং নমুনা নিশ্চিতকরণের পরে 15-25 কার্যদিবস হয়, অর্ডারের পরিমাণ এবং উপাদানের প্রাপ্যতার উপর নির্ভর করে। চূড়ান্ত MOQ এবং লিড টাইম উদ্ধৃতিতে নিশ্চিত করা হয়।
সর্বনিম্ন অর্ডার পরিমাণ কত?
স্ট্যান্ডার্ড কনফিগারেশন 500 টুকরা থেকে শুরু হয়। কাস্টমাইজড ভোল্টেজ, কেবল, সংযোগকারী বা ব্র্যান্ডিংয়ের জন্য উচ্চতর MOQ এবং একটি নমুনা অনুমোদনের পদক্ষেপের প্রয়োজন হতে পারে।
অ্যাকচুয়েটর কি 3.6V, 5V, বা 12V এর জন্য কাস্টমাইজ করা যেতে পারে?
হ্যাঁ। স্ট্যান্ডার্ড ইউনিট হল 24V DC, কিন্তু প্রযুক্তিগত মূল্যায়নের পরে ড্রাইভটি পর্যালোচনা করা যেতে পারে এবং 3.6V, 5V বা 12V সিস্টেমের সাথে মিলিত হতে পারে।
সীসা সময় কি?
স্ট্যান্ডার্ড ইউনিটগুলি সাধারণত PO এবং নমুনা নিশ্চিতকরণের 15-25 কার্যদিবস পরে, অর্ডারের পরিমাণ এবং উপাদানের প্রাপ্যতার উপর নির্ভর করে।
এটি জল ফুটো স্বয়ংক্রিয়ভাবে ভালভ বন্ধ?
হ্যাঁ, যখন ফুটো অ্যালার্ম তারের জলের যোগাযোগ শনাক্ত করে, তখন অ্যাকচুয়েটর ভালভ বন্ধ করে এবং একটি লাল অ্যালার্ম সূচক সক্রিয় করে।
